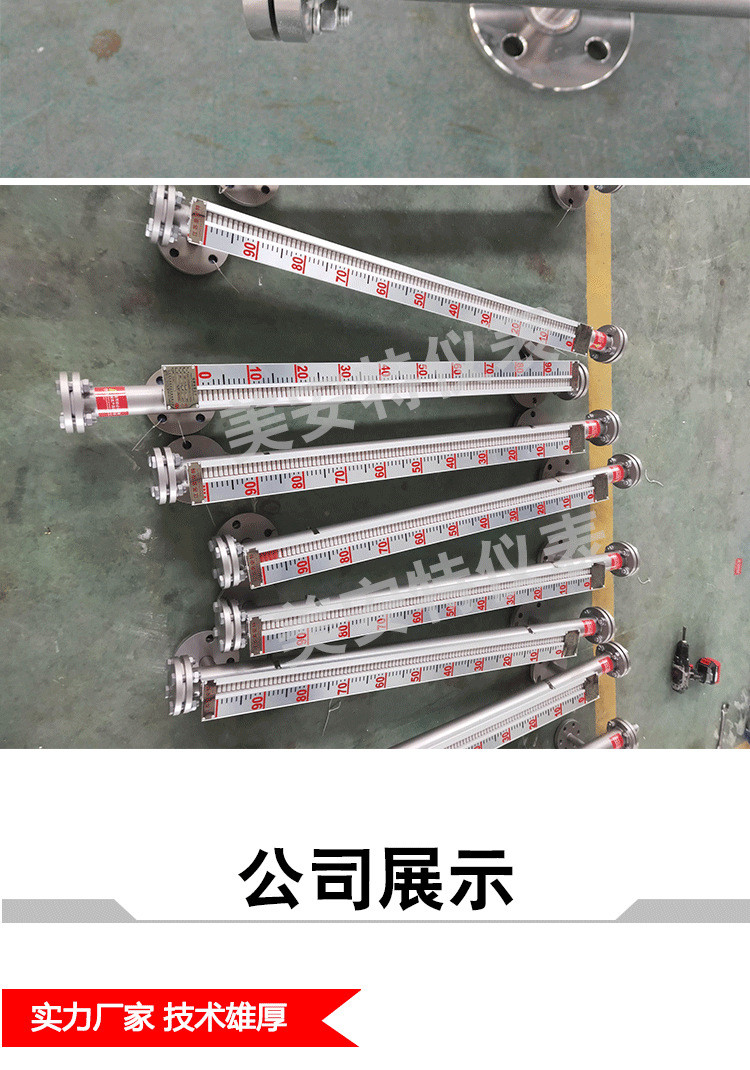

醋酸儲罐液位計概述：

        醋酸儲罐液位計是本公司根據國內外同類產品加以消化提高且按照原化工部頒布的磁性液位計標準HG/T21584-95研制生產的產品。UHZ-52型系列磁性浮子液位計由現場指示部分及其輔助裝置（液位控制開關和液位遠傳變送器）二部分組成，用戶也可以單獨選用現場指示部分。該儀表可用于各種塔、罐、槽、球型容器和鍋爐等設備的介質液位檢測。該系列的磁性浮子液位計可以做到高密封，防泄漏和適用于高溫、高壓、耐腐蝕的場合。它彌補了玻璃板（管）液位計指示清晰度差、易破裂等缺陷，且全過程測量無盲區，顯示清晰、測量范圍大。由于測量顯示部分不與介質直接接觸，所以對高溫、高壓、有毒、有害、強腐蝕介質更顯其優越性。因此，它比傳統的玻璃板（管）液位計具有更高的可靠性、安全性、先進性、實用性。

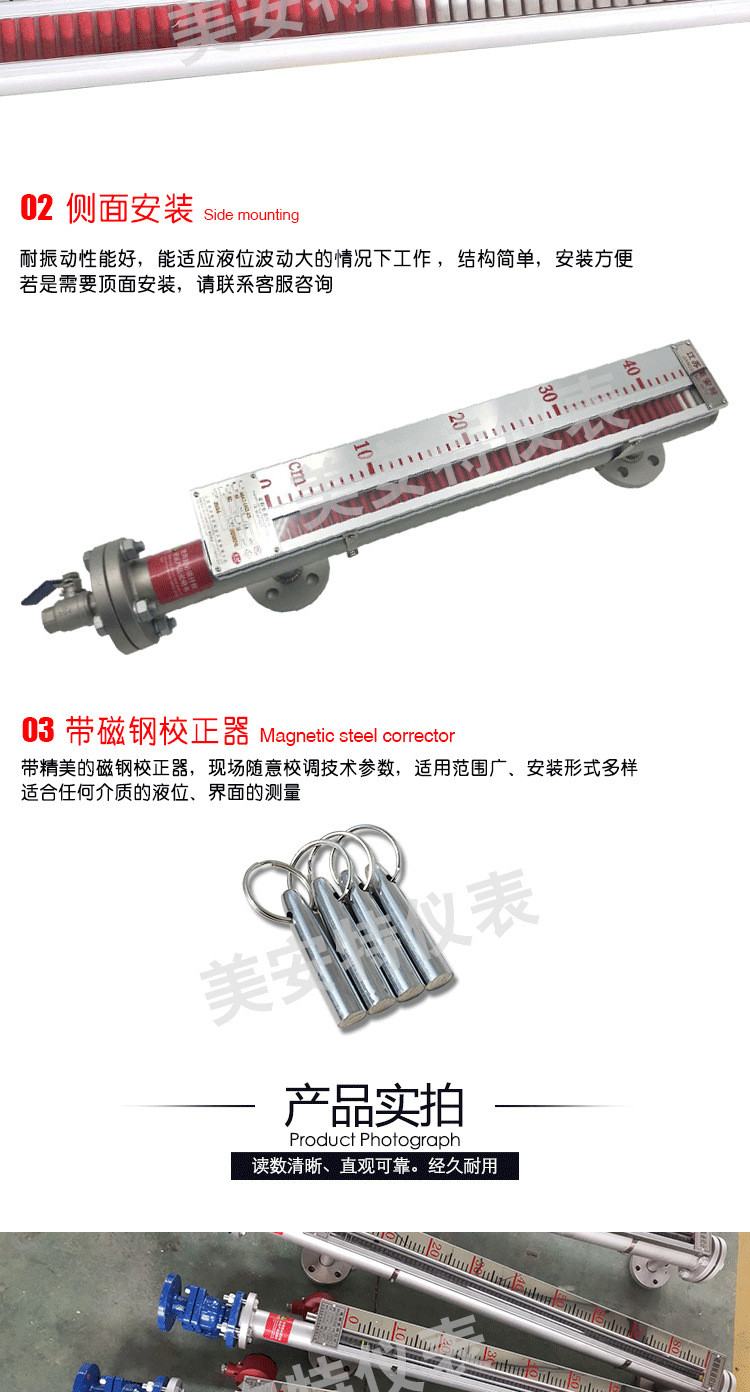

       UHZ-52/C側裝型系列磁性浮子液位計與本公司生產的液位控制開關和液位遠傳變送裝置配套使用，可以對液位進行遠距離控制及顯示。因此它被廣泛地應用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量與控制。

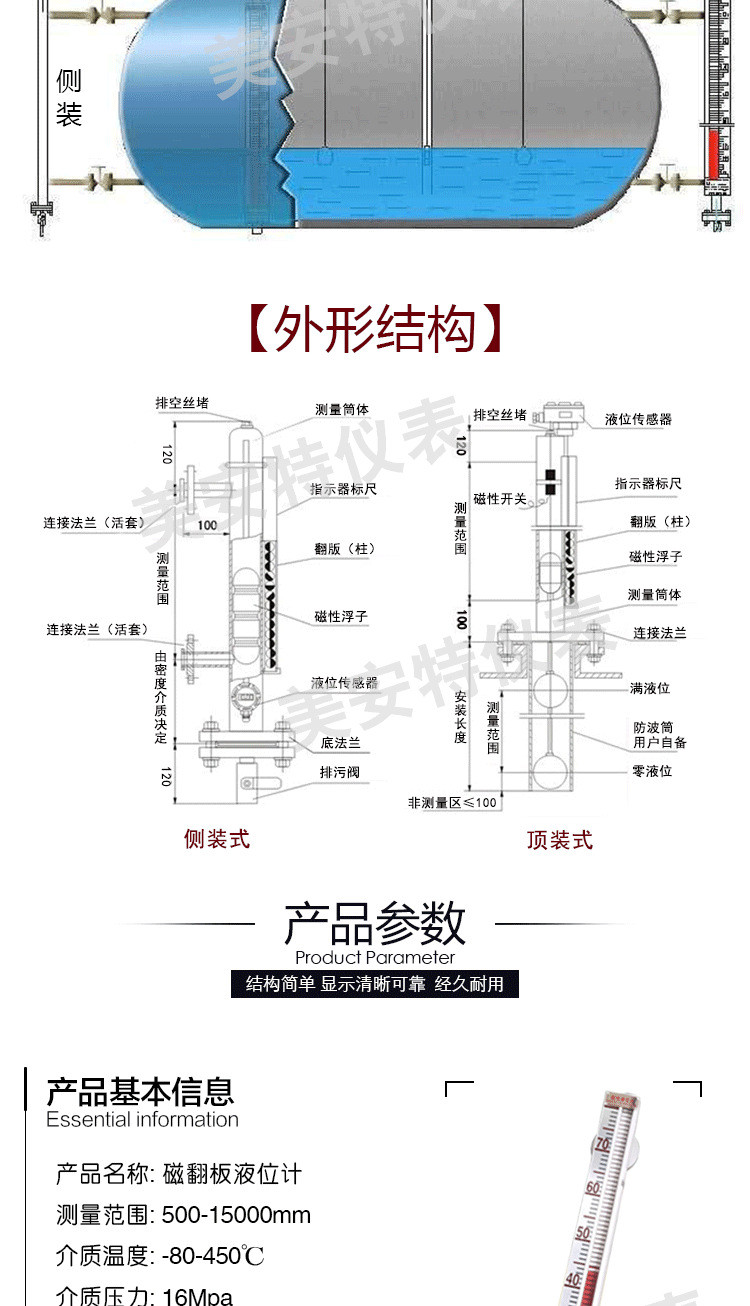

醋酸儲罐液位計工作原理：



    該液位計結構是基于連通器原理,使主體管內的液位與設備容器中的液位高度一致,裝有*磁鋼的浮子浮在主體管的液面上(浮子內磁鋼的位置與液面相平),當容器中的液位發生改變時,主體管的液位也隨之改變,浮子的位置也同步改變,浮子內的磁鋼通過磁藕合的作用驅動主體管外部的紅白翻柱指示器翻轉180度,液位計指示器由白色變成紅色,液位下降時指示器由紅色變?yōu)榘咨?紅色表示液位高度;界位測量時紅白交界處為兩液體的交界面。

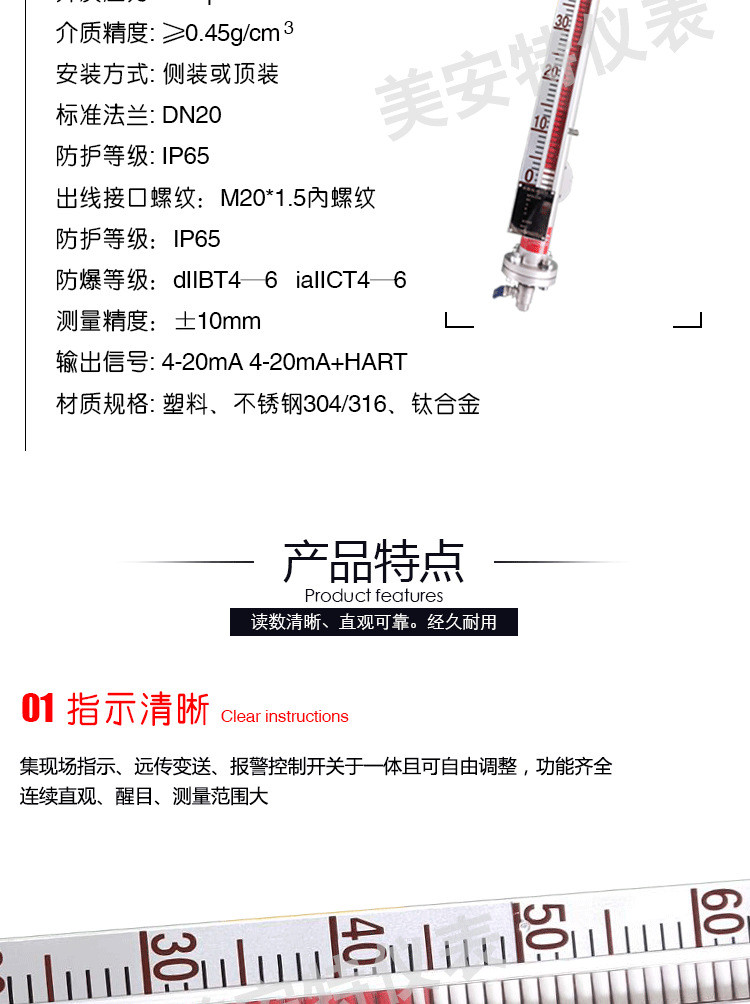

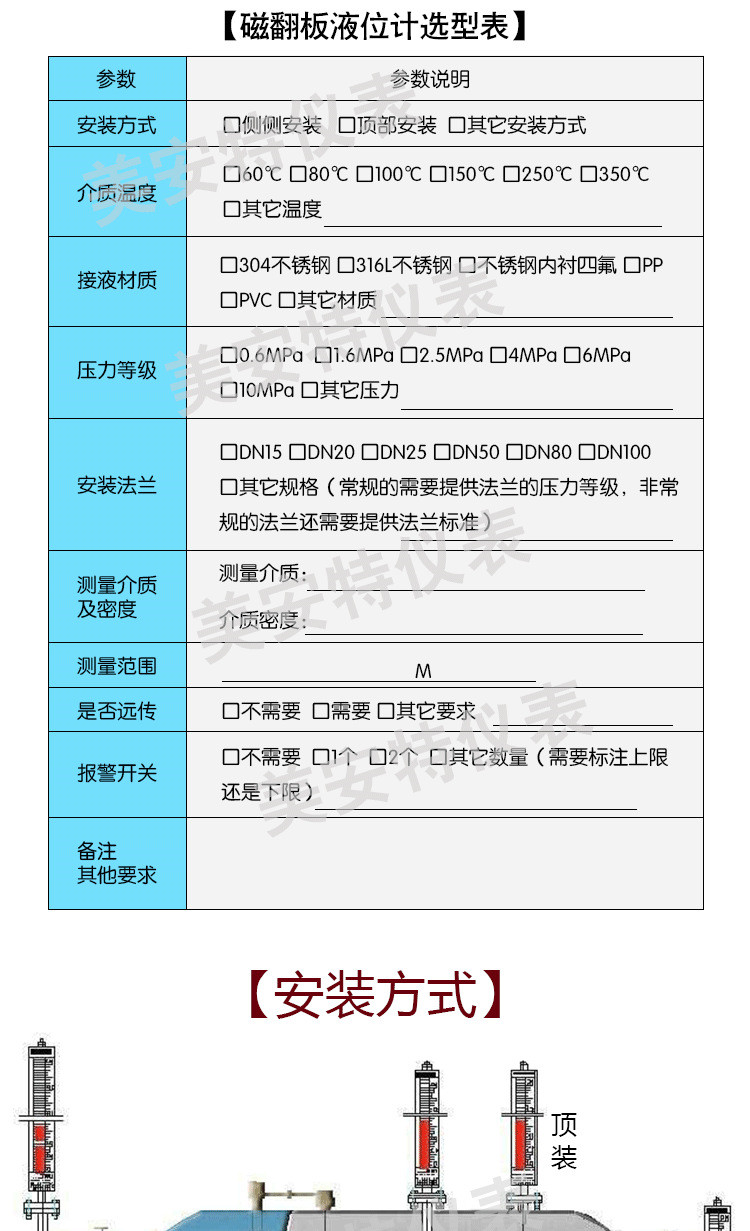

技術參數：



??1、量程范圍: (兩個法蘭中心的距離)300～8000mm其他尺寸可定做。



??2、壓 力: 0～2.5MPa 0～4.0MPa 0～6.0MPa其他壓力范圍可定做



??3、工作溫度: -20～350℃



??4、介質密度: ≥0.5g/cm3



??5、界位比重差:≥0.15g/cm3



??6、指示誤差: ±10mm



??7、主體管規格:?57*3mm高壓可定制



8、法蘭標準: HGT20592-2009(可根據用戶訂做)



醋酸儲罐液位計系統構成及接線

    1、上下限開關輸出

    由具有自保持作用的舌簧開關和轉換器組成，舌簧開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開關。

    2、電遠傳

    由測量單元和變送單元兩部分組成。

    3、本安防爆

    a 帶本安防爆，上、下限開關輸出型

    防爆開關由舌簧開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。(圖三)

    b 帶本安防爆遠傳型

    適合使用于∏類電氣設備(工廠用)、C級氣體，*表面溫度組別T4(135℃)。(圖四)

    c 使用注意事項

    ①變送器外殼設有外接地，用戶使用時必須可靠接地。

    ②安全柵的使用應遵守有關使用說明內容。

    ③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜，芯線截面積＞0.5m，電纜允許分布電容為0.8μF。
