白酒磁翻板液位計概述：

       白酒磁翻板液位計是根據磁極耦合原理、阿基米德（浮力定律）等原理巧妙地結合機械傳動的特性而開發研制的一種專門用于液位測量的裝置。在此基礎上，不斷擴大其使用范圍，延伸出多種類型的產品，在檢測液位的同時我們賦予它們更多的實用功能。

      該類型的儀表都有一個容納浮球的腔體（稱為主體管或外殼），腔體通過法蘭或其他接口與容器組成一個連通器。這樣，儀表的腔體內的液面與容器內的液面是相同高度的，所以腔體內的浮球會隨著容器內液面的升降而升降；這時候我們并不能看到液位，所以我們?cè)谇惑w的外面裝了一個翻柱顯示器，因?yàn)槲覀冊谥圃旄∏驎r(shí)在浮球沉入液體與浮出部分的交界處安裝了磁鋼，它與浮球隨液面升降時，它的磁性透過外殼傳遞給翻柱顯示器，推動磁翻柱翻轉180°；由于磁翻柱是有紅、白兩個半圓柱合成的圓柱體，所以翻轉180°后朝向翻柱顯示器外的會改變顏色（液面以下紅色、以上白色），兩色交界處即是液面的高度。

     為了擴大它的使用范圍，還可以根據相關標準及要求增加液位變送裝置，以輸出多種電信號（如：電阻信號、電壓信號、或者電流信號）。其中，4～20mA電流信號是比較常用的一種。比如：在監測液位的同時磁控開關信號可用于對液位進行控制或報警；在翻柱液位計的基礎上增加了 4~20mA 變送傳感器，在現場監測液位的同時，將液位的變化通過變送傳感器、線纜及儀表傳到控制室，實現遠程監測和控制。



白酒磁翻板液位計技術參數：



測量范圍：300~12500mm 　　



精確度：指示±10mm 　　



測量原理：浮力原理、磁耦合傳感技術 塑料磁翻板液位計



測量介質：各種液體及腐蝕、易燃易爆液體介質 　　



輸出形式：現場顯示、報警、變送器輸出 　　



工作壓力：≤6.3Mpa 　　



介質溫度：≤450℃ 　　



介質密度：≥0.45g/cm3 　　



介質粘度：≤0.15pa?s 　　



防爆等級：Exd Ⅱ 6 　　



防護等級：IP66 　　



材質：各種牌號不銹鋼、PVC等 　　



連接方式：法蘭DN20、DN25（松套） 　　



安裝方式：側裝





白酒磁翻板液位計安裝與維護　　



1、液位計安裝必須垂直，以保證浮球組件在主體管內上下運動自如。 　　



2、液位計主體周圍不容許有導磁體靠近否則直接影響液位計工F確工作。 　　



3、液位計安裝完畢后，需要用磁鋼進行校正對翻柱導引一次使零位以下顯示紅色，零位以上顯示白色。 4、液位計投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管，避免液體介質帶著浮球組件急速上升，而造成翻柱轉失靈和亂翻。若發生此現象待液面平穩后可用磁鋼重新校正。 　　



5、因運輸過程中為了不使浮球組件損壞，故出廠前將浮球組件取出液位計主體管外，待液位計安裝完畢后，打開底部排污法蘭，再將浮球組件重新裝入主體管內，注意浮球組件重的一頭朝上，不能倒裝。如果在出廠時已經將浮球組件安裝在主體管內，為保證運輸過程中不伎浮球組件損壞，我們用軟卡將浮球組件固定在主體管內，安裝時只要將軟卡抽出即可。 　　



6、根據介質情況，可定期找開排污法蘭清洗主體管沉淀物質。







白酒磁翻板液位計的選購：



本產品又稱磁性液位計,磁翻柱液位計,磁浮子液位計,它是利用磁藕合原理進行工作的,產品彌補了玻璃管液位計不能在高溫高壓下工作且易碎的多重缺點.

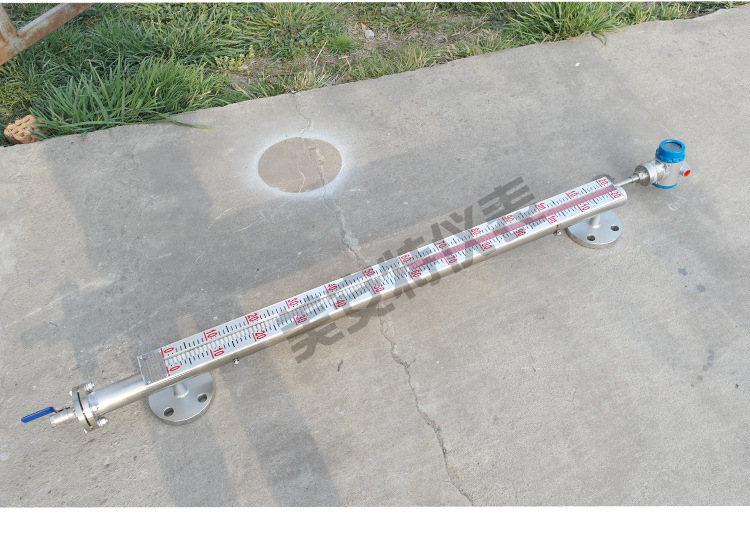

有側裝和頂裝二種安裝方式,無論那種方式都可以捆綁遠傳裝置,使液位計即可以就地顯示液位,又可以遠程監控液位.捆綁后的磁翻板液位計可稱為遠傳型磁翻板液位計.



訂磁翻板液位計請?zhí)峁┫铝袇?shù)：



1、型號規格；



2、被測介質名稱；



3、儀表測量范圍；



4、工作壓力；



5、工作溫度；



6、材質要求；





白酒磁翻板液位計有關參數選用

防腐型材料

代號	名稱	適用范圍
PVC	聚氯乙烯	水、污水、輕微的腐蝕液體
PP	聚丙烯	耐酸、堿、油脂、油和油劑
PE	聚乙烯	耐烯酸、堿、酒精、汽油溶劑
PTEE	聚四氟乙烯	耐所有化學品
PVDF	聚偏氟乙烯	耐油和油脂、酸堿溶劑
PUR	聚氨脂	耐燃料、熱油和油的液體
PA	聚酰胺	耐油、油脂溶劑



國內外常用不銹鋼材料對照表

中國	美國	德國	日本
1Cr18Ni9Ti	321	1.4783	SUS32
0Cr18Ni2Mo2Ti	316	1.4571
0Cr17Ni12Mo2	316	1.4401	SUS316L
0Cr17Ni14Mo2	316L	1.4435	SUS316
0Cr18Ni9	304	1.4301	SUS304



液體介質密度與沉筒距對照表

液體介質密度	沉筒距	常用液體介質
0.45~0.60	450~600	液化石油氣、液氨
0.61~0.74	300~500	汽油、丁二烯
0.75~0.85	250~300	甲醇、輕油、二甲苯
0.86~0.99	220~250	丙醇、啤酒
1.00~1.10	200~220	水、醋酸
1.11~1.25	170~200	鹽酸、焦油
1.26~1.39	160~170	液堿、20％稀硫酸
1.40~1.59	150~160	液氯、氯仿、濃硫酸
1.60~2.00	120~150	氟油、98％硫酸
