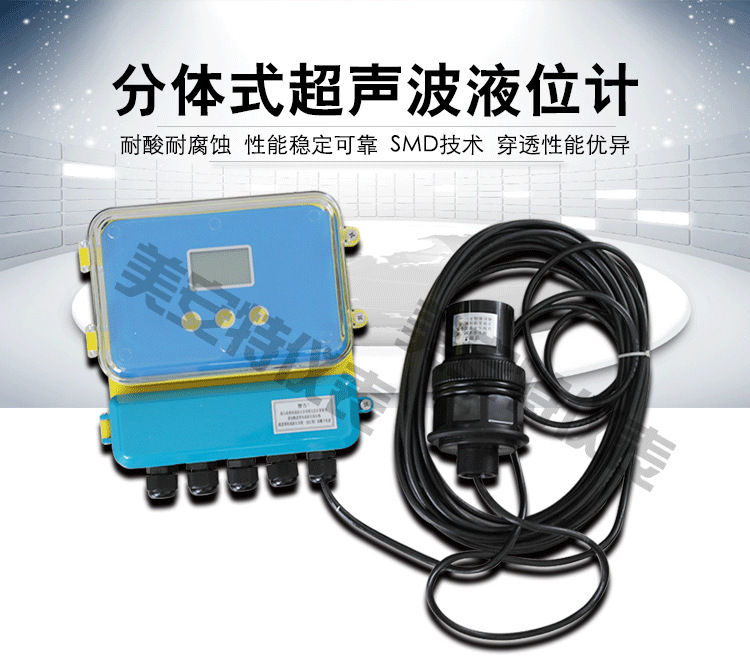

分體式超聲波液位計量程范圍：0-50米，多種形式可選，適合各種腐蝕性、化工類場合，精度高，遠傳信號輸出，PLC系統監控。
英文
Ultrasonic Level Transmitter
工作原理
超聲波物位計工作原理是由超聲波換能器（探頭）發出高頻脈沖聲波遇到被測物位（物料）表面被反射折回反射回波被換能器接收轉換成電信號.聲波的傳播時間與聲波的發出到物體表面的距離成正比.聲波傳輸距離S與聲速C和聲傳輸時間T的關系可用公式表示：S=C×T/2.
由于發射的超聲波脈沖有一定的寬度，使得距離換能器較近的小段區域內的反射波與發射波重迭，無法識別，不能測量其距離值。這個區域稱為測量盲區。盲區的大小與超聲波物位計的型號有關。
探頭部分發射出超聲波，然后被液面反射，探頭部分再接收，探頭到液（物）面的距離和超聲波經過的時間成比例：
距離 [m] = 時間×聲速/2 [m]
聲速的溫度補償公式：環境聲速= 331.5 + 0.6×溫度
現場條件
在下面的任何一種情況，要注意：
有泡沫的液體/固體
周圍有強電壓，強電流，強電磁干擾，盡量避免高電壓，高電流及強電磁干擾
大風和太陽直曬
強震動
分體式超聲波液位計是由微處理器控制的數字物位儀表。在測量中脈沖超聲波由傳感器（換能器）發出，聲波經物體表面反射后被同一傳感器接收，轉換成電信號。并由聲波的發射和接收之間的時間來計算傳感器到被測物體的距離。由于采用非接觸的測量，被測介質幾乎不受限制，可廣泛用于各種液體和固體物料高度的測量。[1]

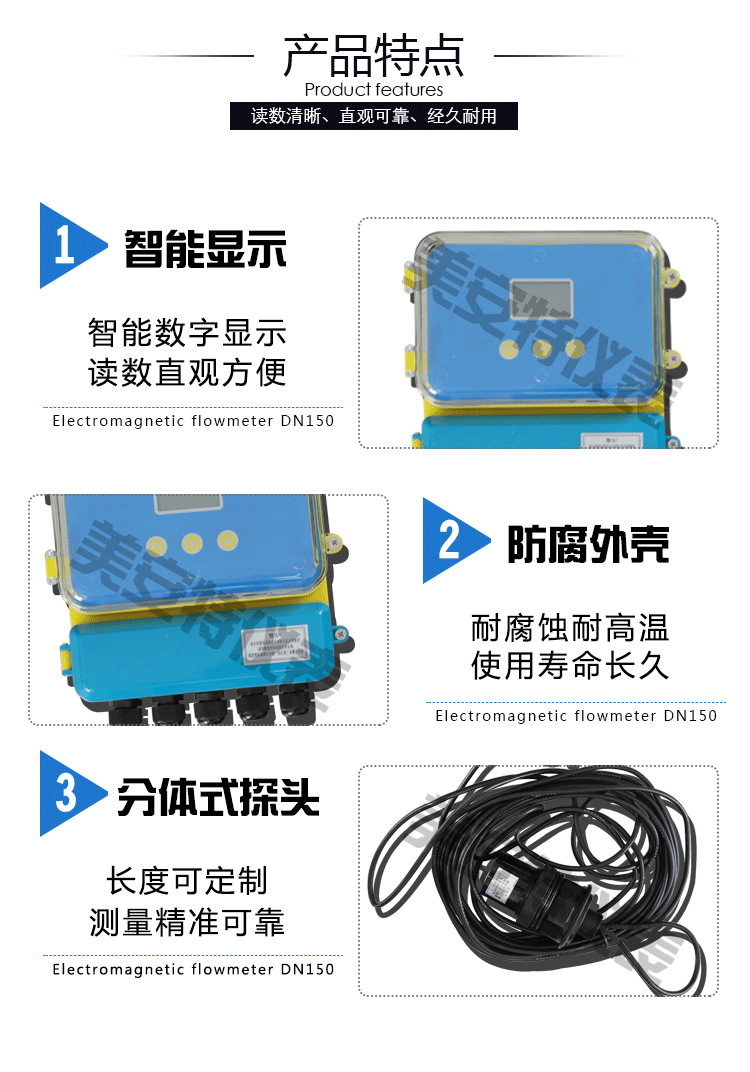

產品特點
自動功率調整、增益控制、溫度補償。
先進的檢測技術，豐富的軟件功能適應各種復雜環境。
采用新型的波形計算技術，提高儀表的測量精度。
具有干擾回波的抑止功能保證測量數據的真實。
多種輸出形式：可編程繼電器輸出、高精度4-20mA電流輸出、Rs-485數字通信輸出 分體超聲波液位 探頭
安裝原理
超聲波液位計工作時，高頻脈沖聲波由換能器（探頭）發出，遇被測物體（水面）表面被反射，折回的反射回波被同一換能器（探頭）接收，轉換成電信號。脈沖發送和接收之間的時間（聲波的運動時間）與換能器到物體表面的距離成正比，聲波傳輸?shù)木嚯xS與聲速C和傳輸時間T之間的關系可以用公式表示：S= CⅩT/2

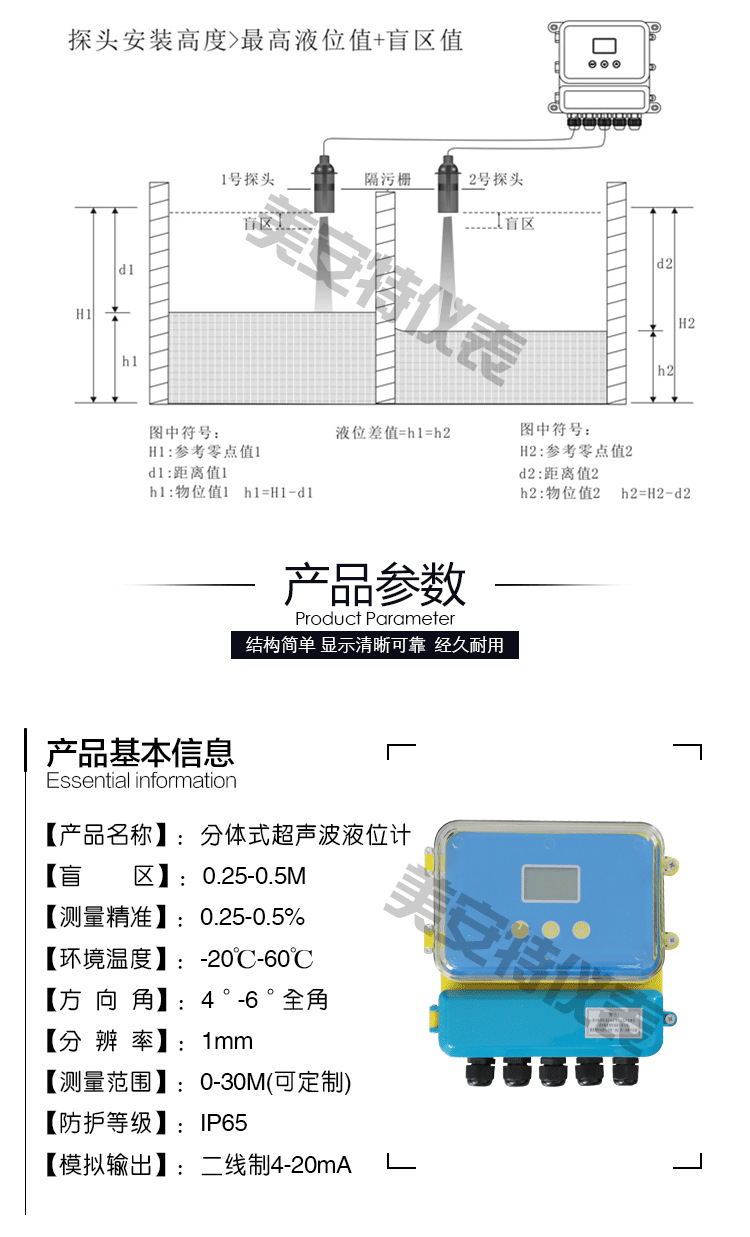

安裝超聲波液位計時必須考慮超聲波液位計的盲區問題。當液位進入盲區后，超聲波變送器就無法測量液位了，所以在確定超聲波液位計的量程時，必須留出50公分的余量，安裝時，變送器探頭必須高出高液位50公分左右。這樣才能保證對液位的準確監測及保證超聲波液位計的安全。
在實際使用中，因為安裝時考慮不周，液位計被水淹沒，致使液位計完全損壞。
價格低，體積小，重量輕，可用于食品，化工，半導體等行業對液體和散裝固體非接解式物位測量，可用于遠程物位監控和泵的控制。
機械安裝時應注意：安裝應垂直于測是物表面，避免用于測量泡沫性質物體，避免安裝于距測量物體表面距離小于盲區距離（盲區：每臺產品會有一個標準，隨產品得知），應考慮束避開阻擋物質不與灌口和容器壁相遇，檢測大塊固體物應調整探頭方位，減少測量誤差。
應用領域
水及污水處理 ：泵房、集水井、生化反應池、沉淀池等[2]。
電力、礦山：灰漿池、煤漿池、水處理等。
