三甲胺專用液位計概述：
三甲胺專用液位計是在測量室外部裝有雙色液位指示器，測量室內部裝有浮子、浮球作為液位傳感元件，浮子內裝有磁鋼，當容器內的液位升高或降低時帶動傳感元件而上下移動，在液位傳感元件的磁耦合作用下驅動液位指示器內的雙色翻柱同步進行翻轉，當指示器顯示藍色部分為容器內的液位高度，當指示器顯示紅色部分為容器內沒有液體。
遠傳部分安裝在測量室的外部，是在液位傳感元件磁耦合作用下，隨著液位變化同時驅動電路中干簧管的關閉改變了電路的電阻值線性變化，阻值變化量由信號處理器處理后轉換成4~20mA信號。
控制器部分安裝在測量室的外部，是在液位傳感元件磁耦合作用下，驅動*中干簧管輸出開關量信號，實現液位高、低報警液位的控制。
三甲胺專用液位計特點
n 結構簡單、堅固牢靠、無需專門維護
n 既能現場顯示，又能遠距離傳送液位信號
n 實現報警和自動控制
n 可將液位的變化轉換成電流信號
n 使用極限開關來實現上下限的控制
n 具有耐壓高溫、泄漏點少、液位顯示明顯
n 可選不同接液材質，適用于大多數腐蝕性液體
翻板工作無需電源，也能顯示液位變化和報警。
三甲胺專用液位計型號;

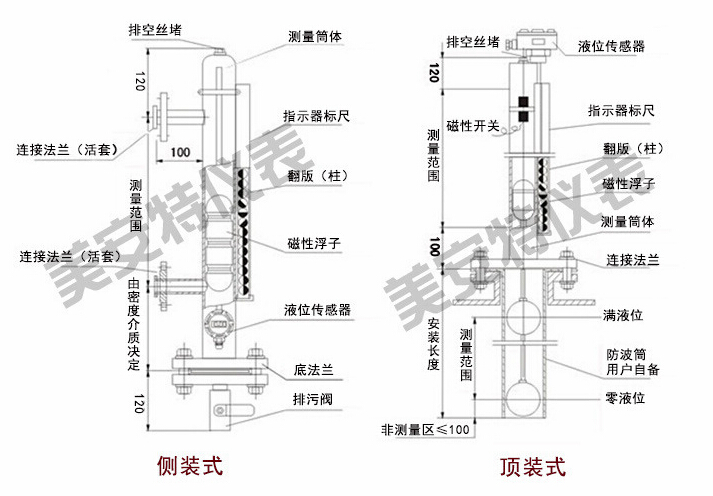

1.UHZ—99A系列側裝式磁翻柱液位計的較顯著特點是液體介質與指示器完全隔離、所以在任何情況下都非常安全、可靠、耐用，而且各種型號的液位計配上液位報警、控制開關，可實現液位或界面的上、下限液位報警、控制或聯鎖。產品種類齊全：標準型、中溫中壓型、中溫高壓型、高溫中壓型、高溫高壓型、低溫防霜型、液化石油氣專用型、防腐型（PP/PVC/ABS/不銹鋼內襯PTFE）、蒸汽夾套加熱型、真空夾套型、蒸汽加真空夾套型、高粘度介質型、食品專用型。
開關類型：記憶干簧、非記憶干簧、記憶型磁驅動微動開關
遠傳裝置：干簧管分辨率5mm、10mm、15mm;導波雷達3mm;磁致伸縮0.5mm
2.UHZ-99B系列頂裝式（底裝式UHZ-99D）磁翻柱液位計,較顯著特點是液體介質與指示器完全隔離，所以在任何情況下都非常安全、可靠耐用,而且各種型號的液位計配上液位報警、控制開關，可實現液位或界位的上、下限越位報警、控制或聯鎖；配上靜壓式液位變送器或干簧-電阻式液位變送器，可將液位、界位信號轉換成4～20mADC標準信號，實現遠距離指示、檢測、記錄與控制。
3.UHZ-99C側裝式浮標翻柱液位計適用于石油化工系統中儲有腐蝕性介質的槽、罐等平底、錐蓋、拱頂容器的液位測量，特別適用于重油、焦油、原油、樹脂等高粘度物料的液位檢測。該液位計不僅指示清晰、觀察方便、若再配上我廠生產的UHZ-99Q系列液位變送器，UQK-C系列液位控制開關、UQK-A系列液位報警開關,可方便地實現遠距離液位指示、檢測、記錄、控制和報警。
三甲胺專用液位計用途與適用范圍：
類型 型號 使用范圍及用途
普通型 MAT-UHZ P 一種就地顯示儀表，廣泛應用于石油、化工、電力、輕工、環保。對開口承壓容器中的液位進行連續顯示。
防腐性 MAT-UHZ F 適用于具有腐蝕性、毒性的液位測量指示。
伴熱型 MAT-UHZ R 適用于測量粘度比較大、易結晶的液體介質（需要有伴熱裝置）。
高溫型 MAT-UHZ T 適用于容器壓力小于10Mpa、溫度在-200～450℃之間的液體介質的液位測量。
高壓型 MAT-UHZ Y 適用于溫度200℃以下、過程壓力高于10Mpa（20Mpa以下）的密封容器
高溫高壓型 MAT-UHZ H 適用于溫度高于200℃、過程壓力高于10Mpa（20Mpa以下）的密封容器
防爆型 MAT-UHZ B 適用于在易燃易爆場合
頂裝型 MAT-UHZ D 適用于各種地下流動介質儲罐，可在地面上顯示液位。不適合強烈振動和強磁的工作場合
三甲胺專用液位計配件組裝流程：
1. 本體周圍不容許有導磁物質接近，禁用鐵絲固定，否則會影響磁翻板液 位計的正常工作；
2. 如用戶自行采用伴熱管路時，必須選用非導磁材料，如紫銅管等。伴熱溫度根據介質 情況確定；
3. 磁翻板液位計安裝必須垂 直，磁翻板液位計與容器引管間應裝有球閥，便于檢修和清洗；
4. 介質內不應含有固體雜質或磁性物質，以免對浮子造成卡阻；
5. 使用前應先用校正磁鋼將零位以下的小球置成紅色，其它球置成白色；
6. 打開底法蘭，裝入磁性浮子(注意：重端帶磁性一端向上，不能倒裝。)；
7. 調試時應先打開上部引管閥門，然后緩慢開啟下部閥門，讓介質平穩進入主導管(運 行中應避免介質急速沖擊浮子，引起浮子劇列波動，影響顯示準確性)，觀察磁性紅白球 翻轉是否正常，然后關閉下引管閥門，打開排污閥，讓主導管內液位下降，據此方法操 作三次，確屬正常，即可投入運行(腐蝕性等特殊液體除外)；
8. 應根據介質情況，不定期清洗主導管清除雜質；
9. 對超過一定長度(普通型>3米、防腐型>2米)的液位計，需增加中間加固法蘭或耳攀 作固定支撐，以增加強度和克服自身重量；
10. 磁翻板液位計的安裝位置，應避開或遠離物料介質進出口處，避免物料流體局部區 域的急速變化，影響液位測量的準確性；
11. 當配有遠傳配套儀表(UB或UK )時需做到如下幾條：
a) 應使遠傳配套儀表緊貼液位計主導管，并用不銹鋼抱箍固定(禁用鐵質)；
b) 遠傳配套儀表上感應面應面向和緊貼主導管；
c) 遠傳配套儀表零位應與液位計零位指示處在同一水平線上；
d) 遠傳配套儀表與顯示儀表或工控機之間的連線*單獨穿保護管敷設或用屏蔽二芯電 纜敷設；
e) 接線盒進線孔敷設后，要求密封良好，以免雨水、潮氣等侵入而使遠傳配套儀表不能 正常工作，接線盒在檢修或調試完成后應及時蓋上。
