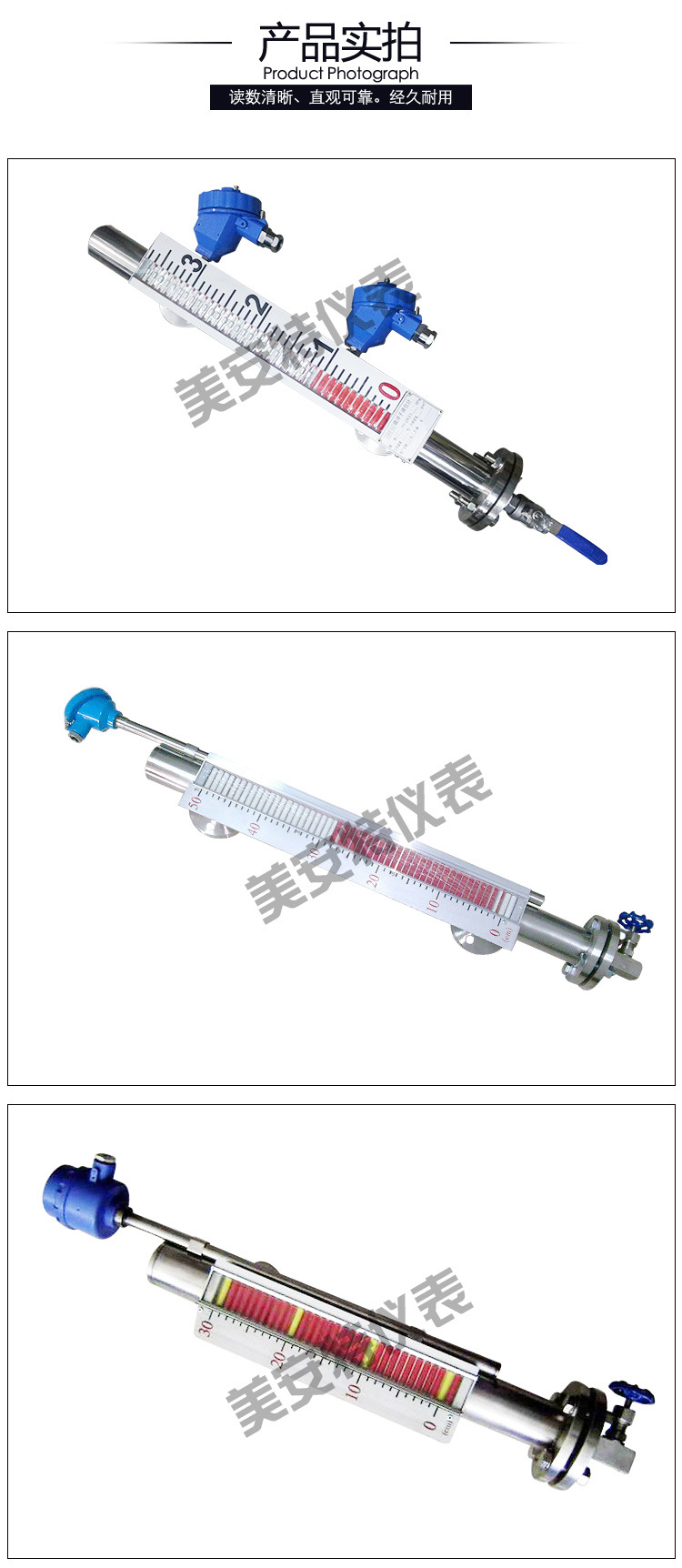

上限報警磁性浮子液位計概述

   上限報警磁性浮子液位計是我公司按原化學工業部行業標準 HG / T2742-1995 《磁性浮子式液位計技術條件》并參照 HG / T21284-95 《磁性液位計》開發生產的產品。由于其跟液位同步上升的磁浮子通過指示器上的磁翻柱耦合翻轉來顯示液位，顯示器不直接與容器連通，所以可以制成防泄漏、耐高壓、及腐蝕條件下測量的液位計?？煽啃院?，使用安全、指示醒目、測量范圍寬、安全方便?？朔瞬ＡЧ埽ò澹┦揭何挥?jì)受高低溫劇變易破碎及耐壓低的缺點。



    本液位計在就地指示的基礎上還可制成帶上下限報警或電遠傳。輸出 4-20mA.DC 標準信號，實現遠程指示、控制及檢測。



    由于本液位計直觀醒目、安全可靠，檢測功能齊全、測量范圍寬、使用壽命長、安裝維護方便等特點。所以廣泛用于石油、化工、電力、冶金、環保等部門的液位檢測與控制。





上限報警磁性浮子液位計結構原理



    本液位計的結構原理如圖1 ，本體是一根連通管體，通過法蘭與用戶容器連接，連通管體內有一磁性浮子，隨著液位的升降而升降。管體外面固定由翻柱組成的指示器，翻柱由紅白兩色組成，液拉未上升前為白色，當液位上升磁性浮子跟隨上升，并通過磁耦合帶動翻柱轉動 180 度，翻成紅成紅色來指示液位，紅、白界位即容器內的液位高度。 液位計下方可裝上排污閥，當需要時可打開排污閥，排除污垢。而上方設有排空螺栓，需要時可旋松螺栓排除空氣。

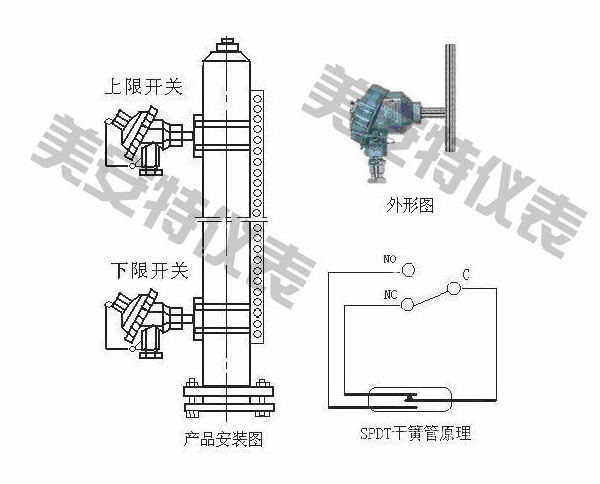

    在液位計管體一側可按用戶需要加裝上下限*，*分二種：（ 1 ） XG 型*：*內裝有動合型（常開）干簧管，當主體管內浮子隨液位升（降）至報警設定點時，浮子內的磁鋼將使干簧管閉合，發出接點信號，而當浮子隨液位升（降）離開報警點后，該點信號自動撤消。（ 2 ） XJ 型*：*內裝有受磁耦合驅動報警開關，當浮子越過上下限報警點時，帶動報警開關動作發出信號，實現液位報警或控制。報警開關具有一個常開觸點和一個常閉觸點。并具有液位不恢復報警信號不消除的記憶功能，對生產過程中的安全運行起到了非常重要的作用。



在液位計管體的另一側可按用戶需要加裝電遠傳變送器，將液位高度轉換成 4-20MA.DC 標準電流信號輸出 , 以供液位信號輸出 , 以供液位信號遠傳至二次儀表進行指示控制與檢測。


上限報警磁性浮子液位計特點



    結構簡單；安裝方便

    檢測功能齊全

    測量范圍大

    指示新穎；讀數直觀

    耐腐蝕；防爆





上限報警磁性浮子液位計技術參數



    1、基本型



       測量范圍：H=500 800 1100 1400 1700 2000 2500 3000 4000 5000 6000 （500~6000mm內由用戶任意選擇）

       指示精度：526，528型 ±5mm 524型 ±10mm

       介質密度：≥0.45g/cm3

       介質粘度：<1ST（10-4m2/s）

       連接法蘭：（1）PN2.5，4.0MPa時，法蘭為JB/T82.2-94，DN25 PN4.0可動凸面法蘭。

                 （2）PN6.3，10.0，16.0MPa時法蘭為JB/T82.2-94，DN25固定法蘭。

                 （3）PVC材質法蘭JB/T82.1-94，PN1.0MPa，DN32。其它法蘭標準（如HGJ，GB，ANSI等標準）請用戶注明。



    2、液位報警型



       輸出形式：三常開 三常閉開關信號

       工作壽命：>5000次

       供電電源：24VDC或220VAC

       觸點容量：220VAC 2A

       報警精度：±5mm

       環境溫度：-40~±60℃

       出線口接頭：內螺紋M20×1.5

       防爆標志：隔爆型dⅡBT4

                 本安型ibⅡBT4（本安型需配安全柵）



                 本安型敷設電纜的電感、電容量不超過4.2mH、0.13υF



    3、液位遠傳型



       遠傳量程：0~6000mm（任意選用）

       精度：±10mm

       回差：±10mm

       輸出信號：4~20mADC

       額定負載電阻：250Ω

       供電電源：24VDC

       環境溫度：-40~+60℃

       出線口接頭：內螺紋M20×1.5

       防爆標志：隔爆型dⅡBT4

                 本安型ibⅡBT4（本安型需配安全柵）
