一、儀表概述：
鎧裝熱電阻可用于測量-200-600℃范圍內溫度，可直接用銅導線和二次儀表連接使用，由于具有良好的電輸出特性，可為顯示儀表、記錄儀、調節儀、掃描器、數據記錄儀以及電腦提供*的溫度變化信號。
二、測量原理：
鎧裝熱電阻在溫度作用下，熱電阻絲的電阻隨之變化而變化，顯示儀表將會指示熱電阻產生的電阻值所對應的溫度值。
三、適用場合：

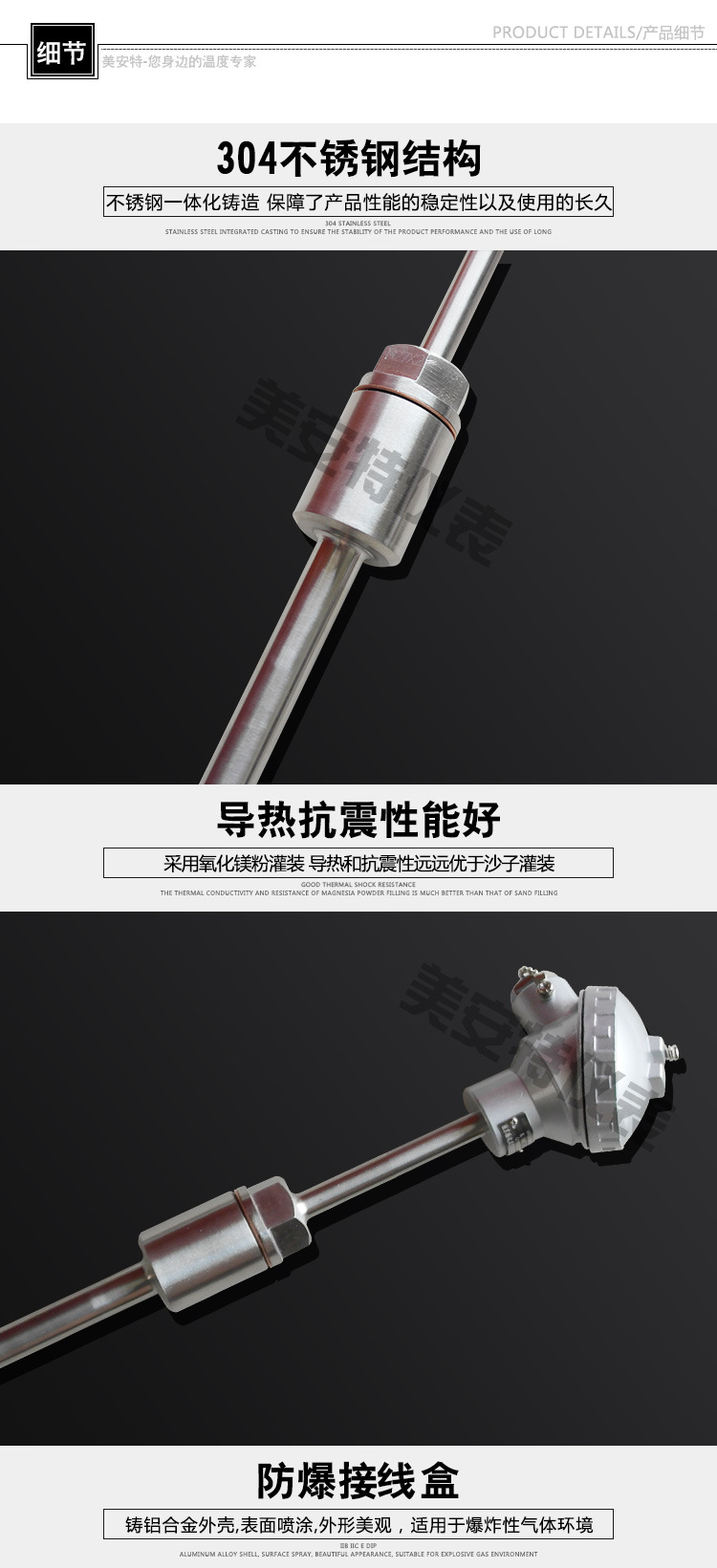

熱電阻的外保護套采有不銹鋼，內充滿高密度氧化物質絕緣體，因此，具有很強的抗污染性能和機械強度，適合安裝在環境惡劣的場合。
四、性能特點：
1、熱響應時間快，減小動態誤差；
2、直徑小、長度不受限制；
3、測量*度高；
4、進口薄膜電阻元件，性能可靠穩定。
五、熱響應時間：
在溫度出現階躍變化時，熱電阻的輸出變化至相當于該階躍變化的50％所需要的時間，稱為熱響應時間，用t0.5表示。
六、公稱壓力：
一般是指在常溫下，保護管所能承受靜態外壓而不破裂，試驗壓力一般采用公稱壓力的1.5倍。實際上，允許公稱壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方式、置入深度以及被測介質的流速、種類有關。
七、熱電阻絕緣電阻：
1、常溫絕緣電阻的試驗電壓可取直流10～100V任意值，環境溫度應在15～35℃范圍內，相對濕度應不大于80％，常溫絕緣值應不小于100MΩ。
2、熱電阻允許通過電流：
3、通過鉑電阻測量電流zui大不超過5mA。
備注：關于本型號具體技術要求（如簡易端子、防濺式接線盒、防水式接線盒等）可與公司洽詢。

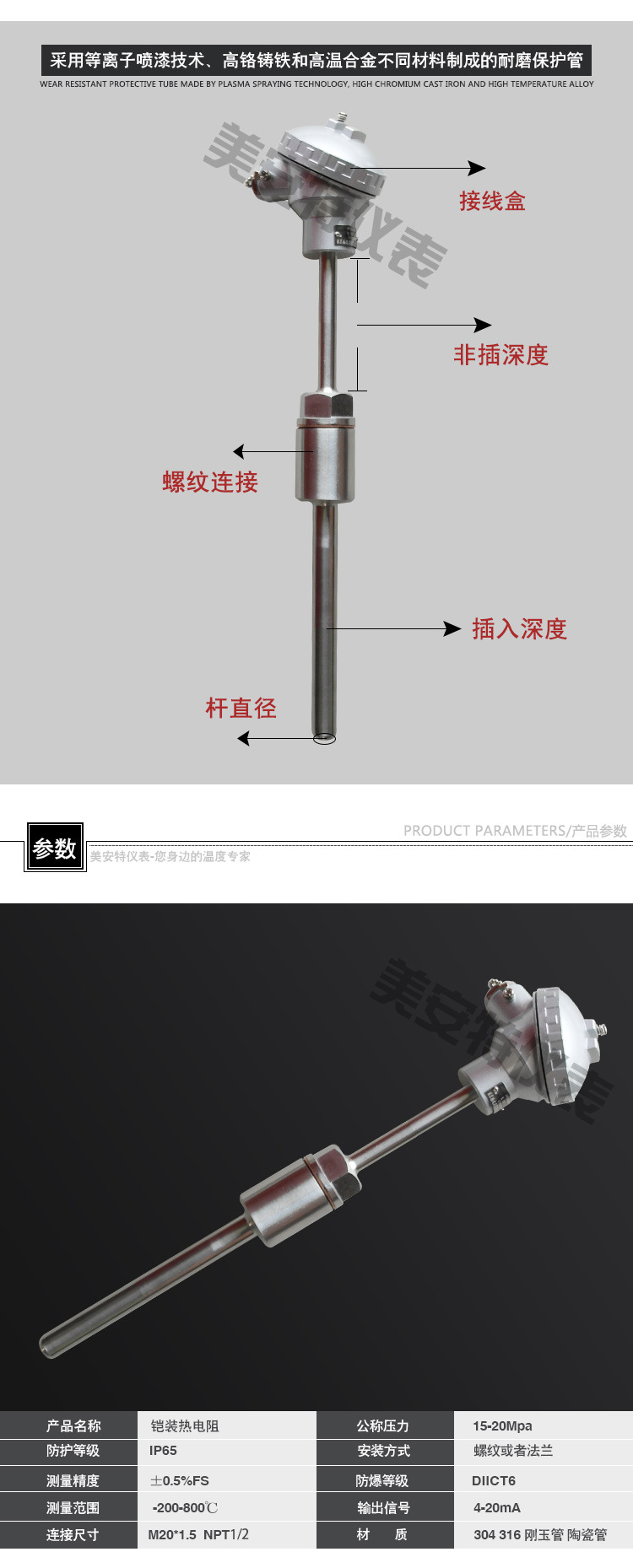

八、技術指標：
產品執行標準：
IEC751；
JB/T8623-1997；
JB/T8622-1997；
常溫絕緣電阻；
熱電阻在環境溫度為15—35°C，相對濕度不大于80%，試驗電壓為10—100V(直流)電極與外套管之間的絕緣電阻>100MΩ。
九、安裝方法：
1、首先應測量好熱電阻法蘭或者螺紋螺牙的尺寸,加工配套好法蘭或者螺紋底座.
2、要根據法蘭或者螺紋底座的尺寸,在需要測量的管道上開孔.
3、法蘭或者螺牙座的焊接.把法蘭座或者螺紋底座插入已開好孔內,把法蘭座或者螺紋底座與被測量的管道焊接好.
4、把熱電阻用螺栓緊固或者螺紋旋進已焊接好的螺紋底座.
5、按照接線圖將熱電阻的接線盒接好線,并與表盤上相對應的顯示儀表連接.注意接線盒不可與被測介質管道的管壁相接觸,保證接線盒內的溫度不超過100℃范圍.接線盒的出線孔應防因密封不良,水汽灰塵等沉積造成接線端子短路。
