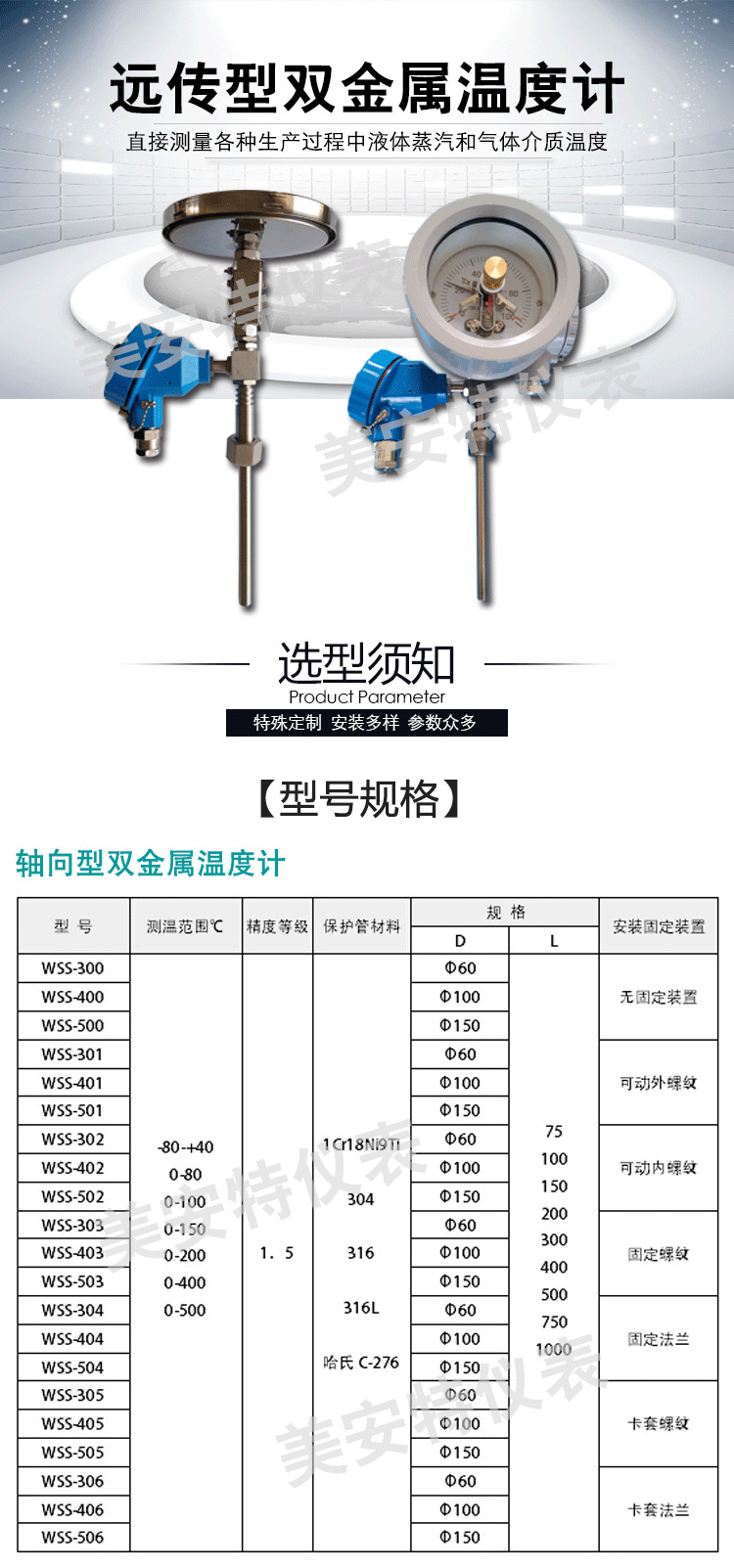

一、儀表概述：
電接點遠傳雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出所應的溫度值，并且防止環境振動在雙金屬溫度計內部充裝硅油或者將雙金屬溫度計顯示部分與測量部分分離以達到耐震的效果。電接點雙金屬溫度計又分一體式耐震電接點雙金屬溫度計和分離式耐震電接點雙金屬溫度計兩種。
二、測量原理：
電接點遠傳雙金屬溫度計帶有電接觸裝置一即機械電接點。當被測介質溫度變化時，自由端上的細軸及轉向傳動機構帶動指針及動觸點轉動，在標度盤上指示出溫度的變化值，當其與定觸點（上、下限定觸點）接觸或斷開時的瞬時，使電路系統中的繼電器及接觸器動作，以達到自動控制和報警目的。
三、適用場合：
雙金屬溫度計是一款常用于生產現場溫度不是很高的場合內的檢測儀表，可以直接測量氣體、蒸汽的溫度，測量溫度一般在零下80度-500度范圍內，該款從設計上具有防水、防腐、耐震動、讀數直觀、堅固耐用等特點，廣泛應用于石油、化工、船舶、機械、發電、紡織、印刷等工業場合內。

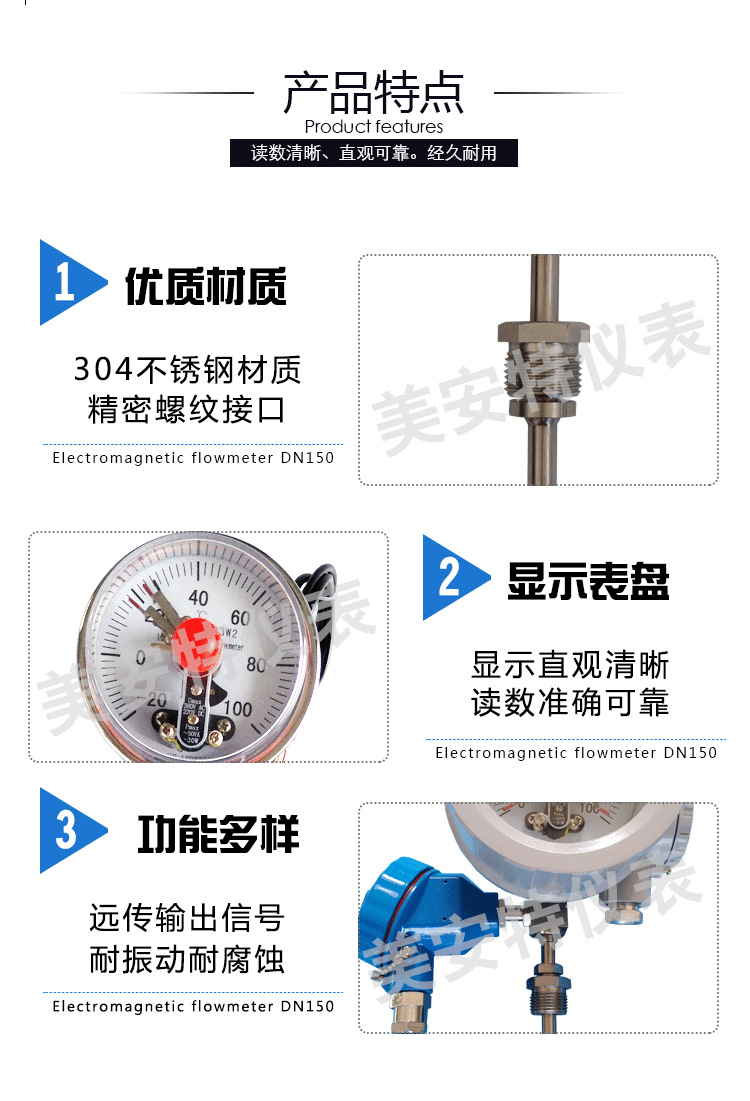

四、性能特點：
1、現場顯示溫度，直觀方便；安全可靠，使用壽命長；
2、多種結構形式，可滿足不同要求。無汞害，易讀數，堅固耐震。
3、保護管材為1Gr18Ni9Ti不銹鋼和鉬二鈦，承壓、防腐能力強。
4、抽芯式溫度計可不停機短時間維護或更換機芯。

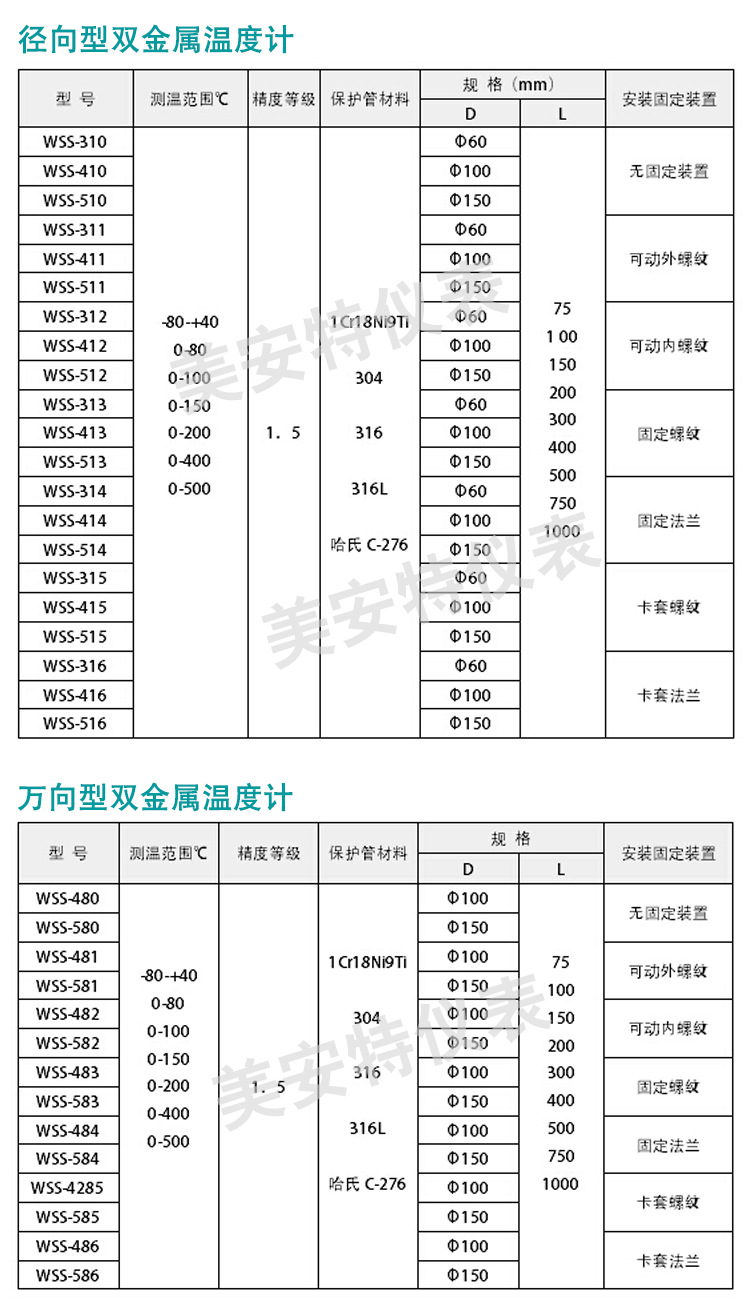

5、一體式有軸向型、徑向型、135o型、萬向型等品種齊全，適應于各種現場安裝的需要。
五、技術指標：
1、測量范圍：-80~40℃，-40~80℃，0~50、100、150、200、250℃，或由用戶指定；
2、精度等級：1.5級；
3、工作壓力：zui大使用壓力4.0Mpa；
4、F4包層厚度：~0.8mm,也可由用戶指定；
5、質量檢驗：采用電火花微孔探傷檢測，電壓12KV，頻率1.6×106Hz不擊穿；
6、金屬保護管材質：ICr18Ni9Ti;或由用戶指定；
7、金屬保護管外徑：Φ6，Φ8，Φ10，Φ12；

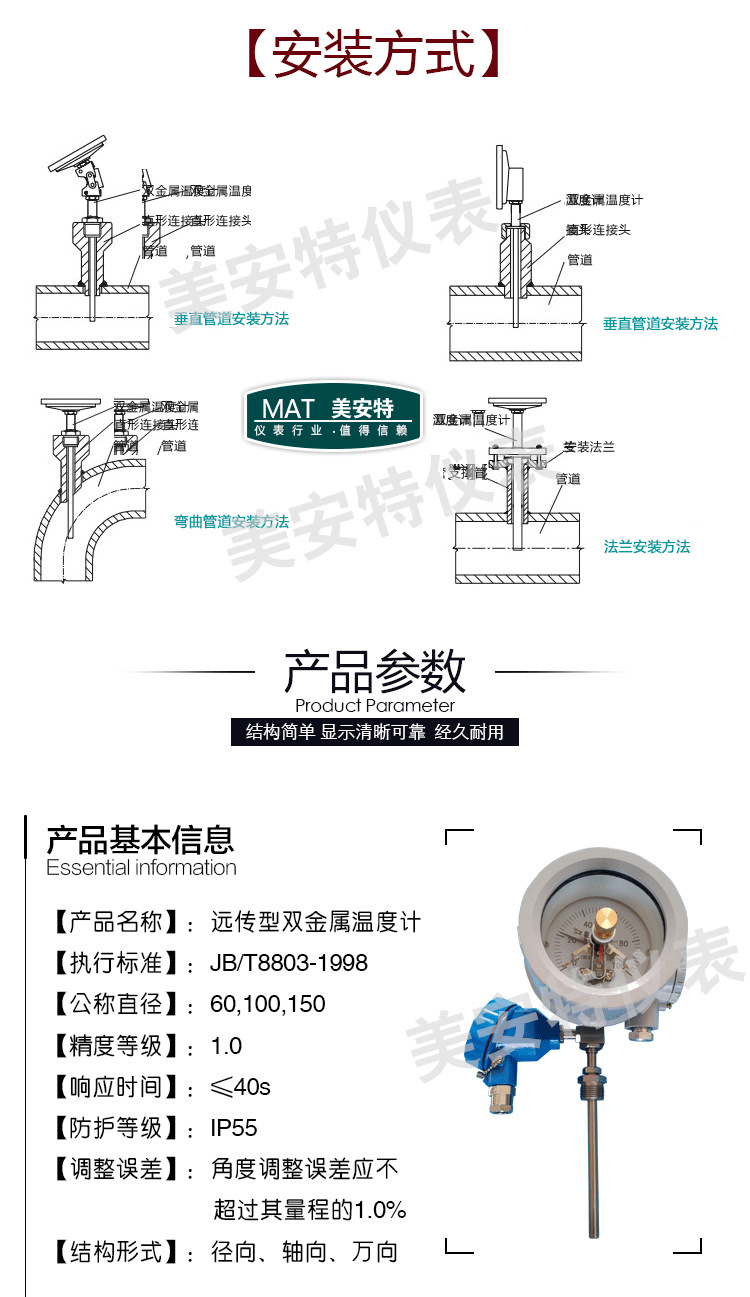

8、連接尺寸：（1）可動外螺紋：M27×2，G3/4，G1/2，或由用戶指定；
（2）法蘭連接：DN15，20，25等，HG20593，或由用戶指定；
9、指示表外徑：D=Φ80，Φ100，Φ150。
