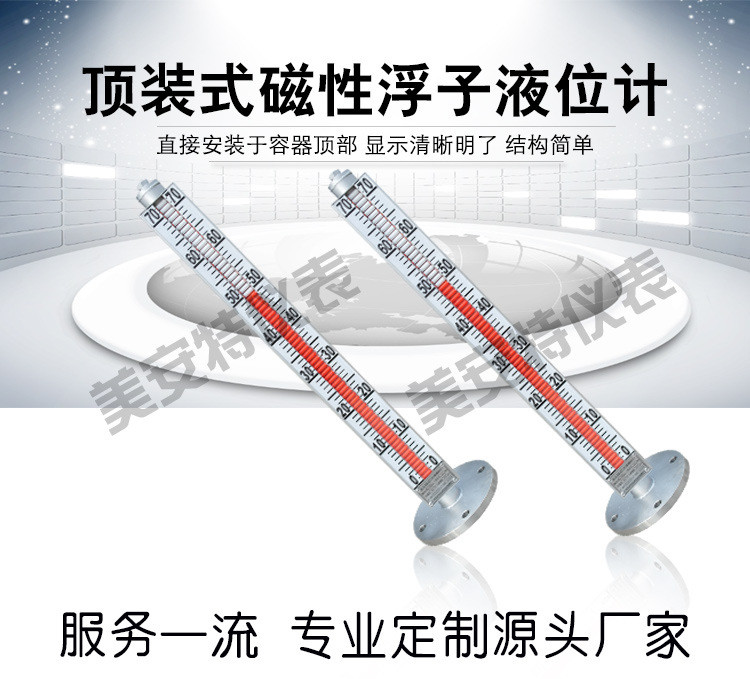

頂裝式磁翻板液位計可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位，全過程測量無盲區、顯示醒目，讀數直觀，并且測量范圍大，配上液位報警、控制開關，可實現液位或界位的上下限報警和控制，配上液位變送器可將液位。界位信號轉換成二線制4~20mADC的標準信號，實現遠距離檢測、指示、記錄與控制。廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量與控制。

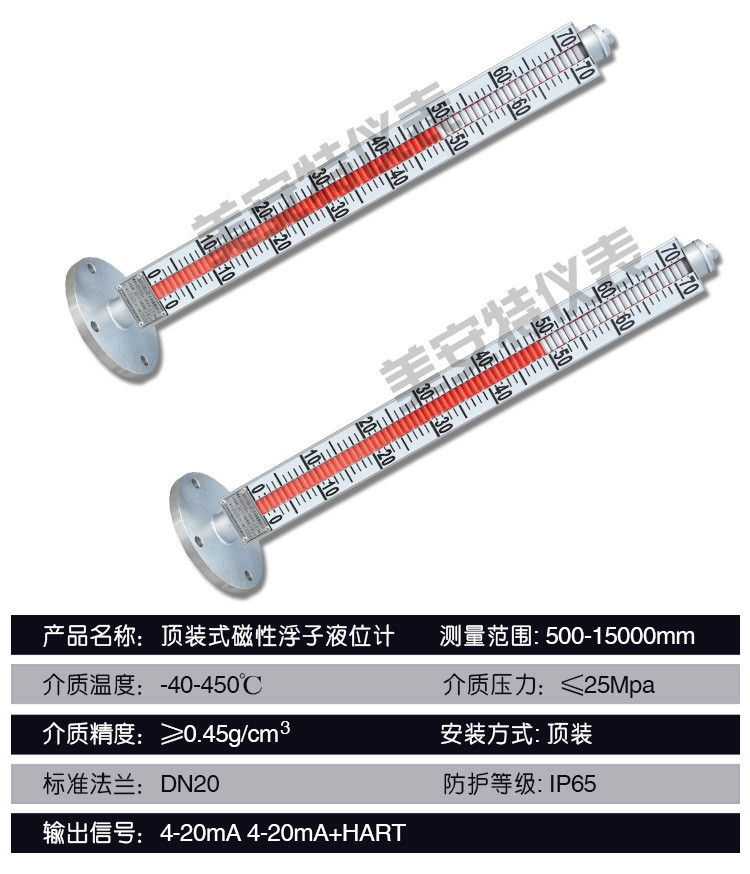

頂裝式磁翻板液位計主要技術指標：
頂裝磁翻板液位計技術要求
測量范圍：0～5000mm
準確度： ±10mm ±16mm
翻柱直徑：10mm，16mm
公稱壓力：2.5MPa
介質密度：≥0.7g/cm3（特殊要求可達0.45g/cm3)
介質溫度：-20～+350℃
接液材質：不銹鋼304/316/316L及PP材質
介質粘度：≤2.0Pa.s
環境振動：頻率≤25Hz振幅≤0.5mm
跟隨速茺：≤0.05m/s
法蘭標準：HG20592～20635-97
報警器、遠傳裝置：技術參數和UHZ-25系列相同。
頂裝磁翻板液位計工作原理：

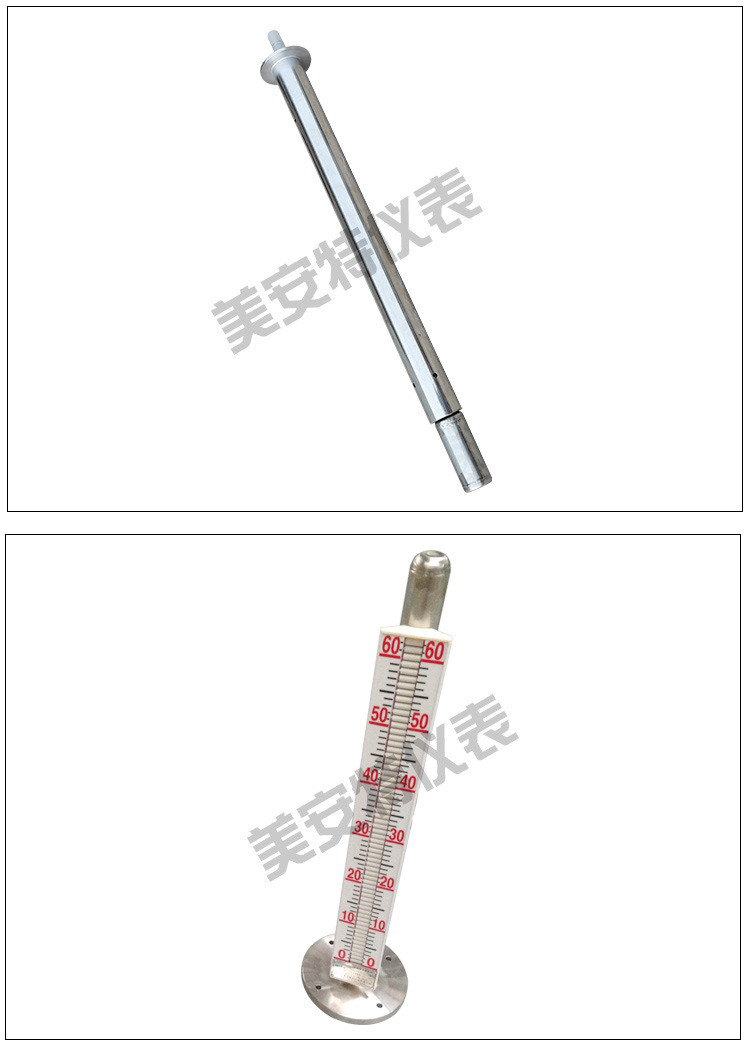

該頂裝式磁翻板液位計由本體(由上、下導管組成）、翻板箱（由紅、白雙色磁性小翻板組成）、浮子（由磁體、頂桿、浮筒組成）以及液位變送器等組成，其結構如圖所示。工作原理為：容器內的浮筒（按不同介質和壓力針對研制），在下導管中隨液面高度的變化而上下浮動并通過頂桿使磁體在上導管內上下移動，促使本體外的翻板翻動并用紅、白顏色來指示液面高度,同時液位變送器將液位信號傳送至控制中心進行液位指示和控制,也可通過計算機進行集中監控。

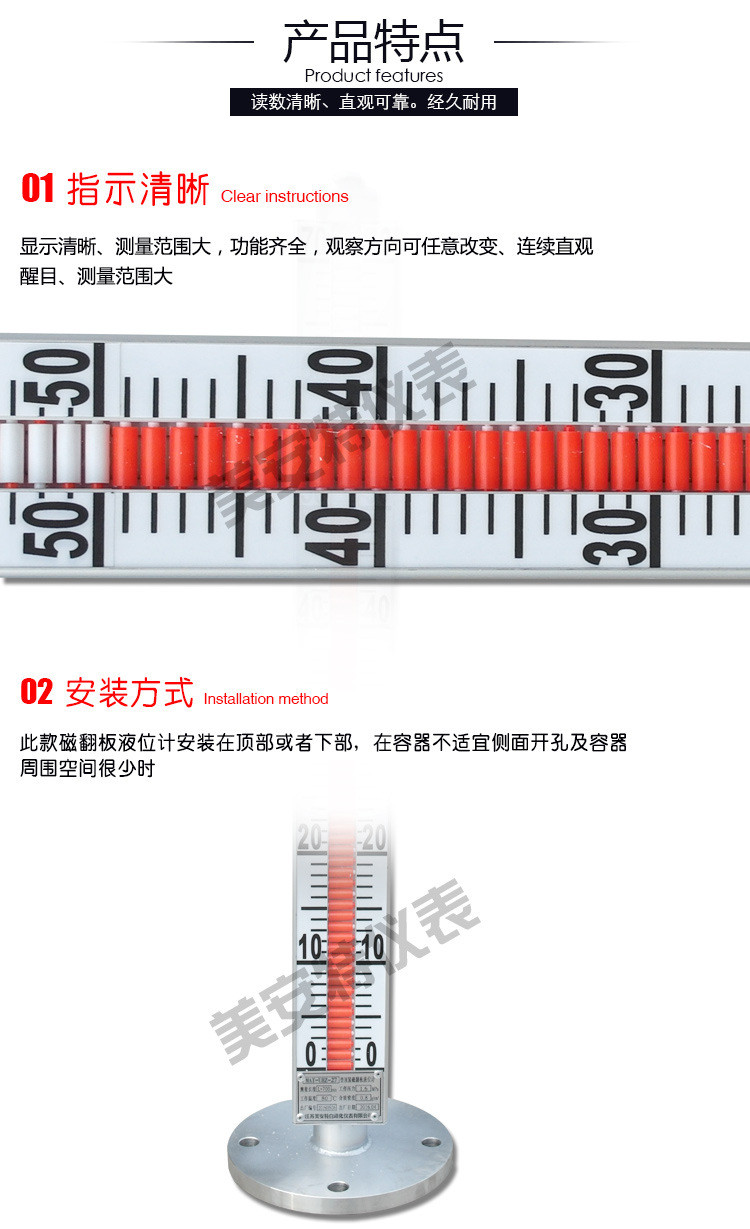

1、 在容器不適宜側面開孔及容器周圍空間很少時，可在容器上部或下部安裝本形式液位計
2、 適用于粘度較大的液體介質
3、 顯示器的觀察方向可任意改變
4、 其他特點和UFZ特點相同。
頂裝式磁翻板液位計選用須知:
1、 防腐型公稱壓力≤1.0MPa。
2、 液位計有一定盲區，故在讀取液位高度時應加上盲區值補償(本廠液位計出廠時，標尺刻度零位已遷移 到實際值)。
3、 液位計測量范圍不超過5米，否則影響液位計的穩定可靠、牢度等。
4、 安裝連接法蘭，本液位計出廠的常用突面尺寸參考(HG21592-97)制造。
頂裝式磁翻板液位計安裝使用和維護:
1、 液位計護導管和主體導管必須保持垂直
2、 連桿不能彎曲，必須挺直插入

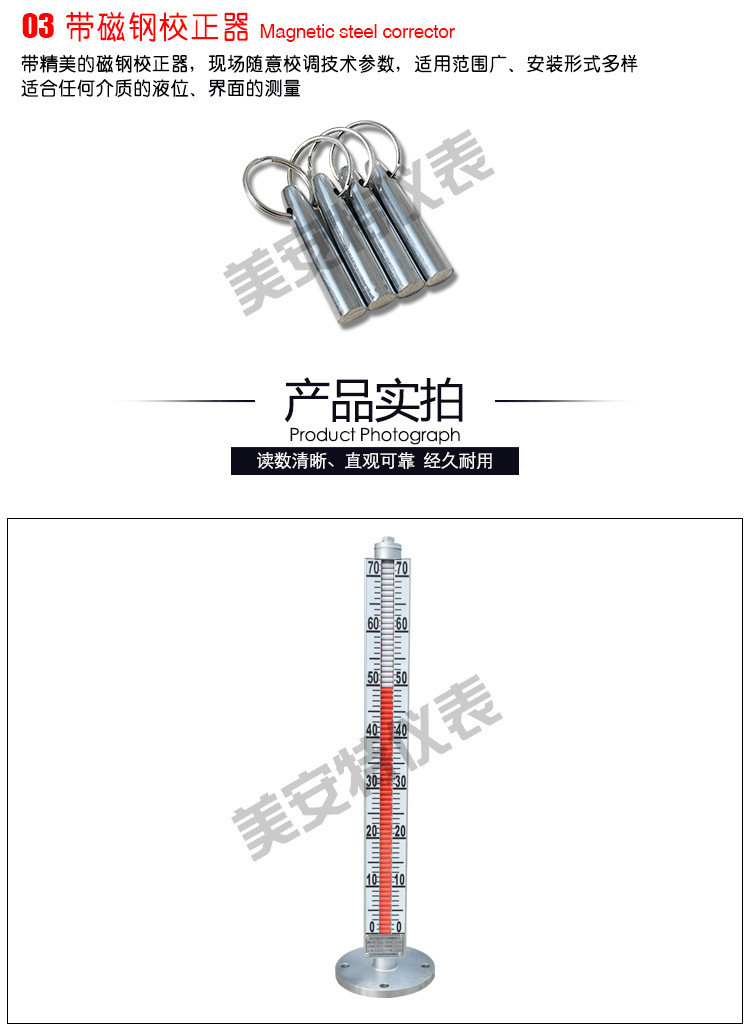

3、 安裝完畢后，需對顯示器的翻柱用磁鋼引導一次使零位以上顯示白色，零以下顯示紅色。
頂裝式磁翻板液位計附加功能選擇項：
磁性限位開關：
常開型：高于報警點合并
常閉型：高于報警點斷開
開關容量：250VAC1A（阻性）250VAC0.3A（感性）
開關壽命：100000次
液位變送器：
輸出電流：4-20mADC
分辨率：±1-±10mm
負載電阻：500Ω（24VDC供電時）
傳送距離：＞3000m
工作電源：16-30VDC
智能液位變送器：
輸出電流：4-20ADC
分辨率：0.2mm
負載電阻：500Ω（24VDC供電時）
傳送距離：＞3000m
工作電源：16-30VDC
夾套形式：
蒸汽夾套和水循環夾套，是在液位計主導管處增加一層筒體，供蒸汽，循環水或導熱油流通。
真空夾套，是在液位計主導管外增加一層真空筒體，以使被測量介質與外界隔熱。
雙層夾套，一般是指在蒸汽伴熱夾大套外再做一層真空夾套。
電伴熱系統，是在液位計主導管外纏繞電伴熱帶，從而給介質加熱。
頂裝式磁翻板液位計特點
★結構堅固，耐溫防腐，抗震
★指示清晰，無盲區觀測方便
★測量范圍大，高度無太大限制
★密封性高，使用安全
★活套法蘭，便于安裝
★PTFE防腐性能優越
★標準信號遠傳，超強抗干擾，通用性較強
★適合容器內液體介質的液位、界位的測量。
除現場指示外，還可以根據要求配遠傳變送器、報警開關、控制開關、檢測功能齊全。
頂裝式磁翻板液位計有如下結構特點：
1、基本型
液位計根據浮力原理，浮子在測量管內隨液位的升降而上下移動，浮子內的永久磁鋼通過磁耦合作用，驅動紅、白色翻柱翻轉180’液位上升時，翻柱由白色轉為紅色，下降時，翻柱由紅色轉為白色，從而實現液位的指示。
2、上下限開關輸出
利用磁性浮子隨液位移動，使安裝在液位計立管設定位置上的簧片開關動作，實現開-關控制或報警。
3、電遠傳
在磁性浮子液位計上安裝變送器。變送器由傳感器和轉換器兩部分組成，它通過磁浮子上下移動，經磁耦合作用使導管內測量元件依次動作，獲得電阻信號變化，傳喚成0～10或4～20mA的標準電流信號輸出，以便與數字顯示儀表或計算機聯接，實現遠傳顯示及控制。
頂裝式磁翻板液位計維護和保養
●液位計應防止受撞擊和震動。變送器應盡可能避免日曬、雨淋的直接影響。
●對于正確安裝與良好環境中的儀表，除了日常表面維護外，平時無需特殊維護保養。對于被測介質中含有雜質或粘滯物的建議安裝過濾裝置，或經常對浮子進行清潔處理，防止浮子卡死。拆裝浮子時，要特別注意浮子的方向，如果裝反，則儀表將不能正常工作。
●顯示器的表面應定期進行清潔處理，以防止表面積累過量的污物或粉塵影響儀表正常顯示。
●經長期使用的儀表在大修時應及時更換易損件。
●用戶應根據介質的溫度、流量和腐蝕性等因素經常檢查儀表的腐蝕情況，定期更換易損件。
●裝有過濾裝置的儀表，應根據容器內介質的清潔程度，自行安排過濾裝置的清潔周期
●防爆型儀表，還應定期檢測其接地是否可靠以及防爆性能。
