一、儀表概述：

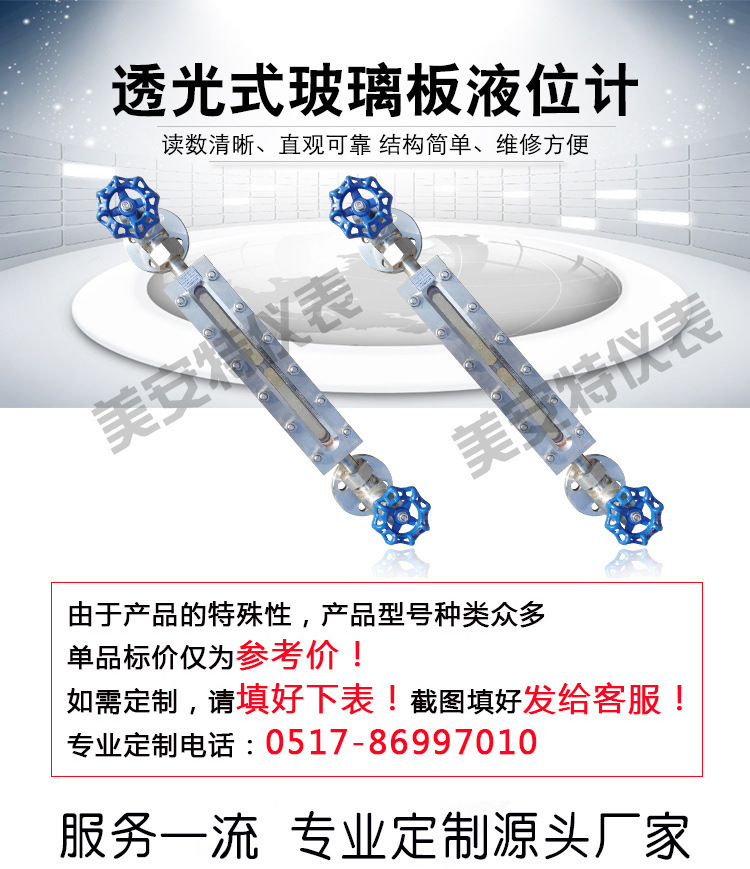

透光式玻璃板液位計是按原化工部HG5-1364~1370-80標準生產的適用于直接指示各種塔、罐、槽、箱等容器內介質液位。在儀表上下閥門內裝有安全鋼球，當玻璃意外破損時，鋼球能在容器內壓力的作用下，自動關閉液流通道，以防止液位繼續外流。在儀表的閥端有阻塞孔螺釘，可供取樣時用，或在檢修時，放出儀表中剩余液體時用。根據連通器原理，通過透明玻璃直接顯示容器內液位實際高度。
二、測量原理：

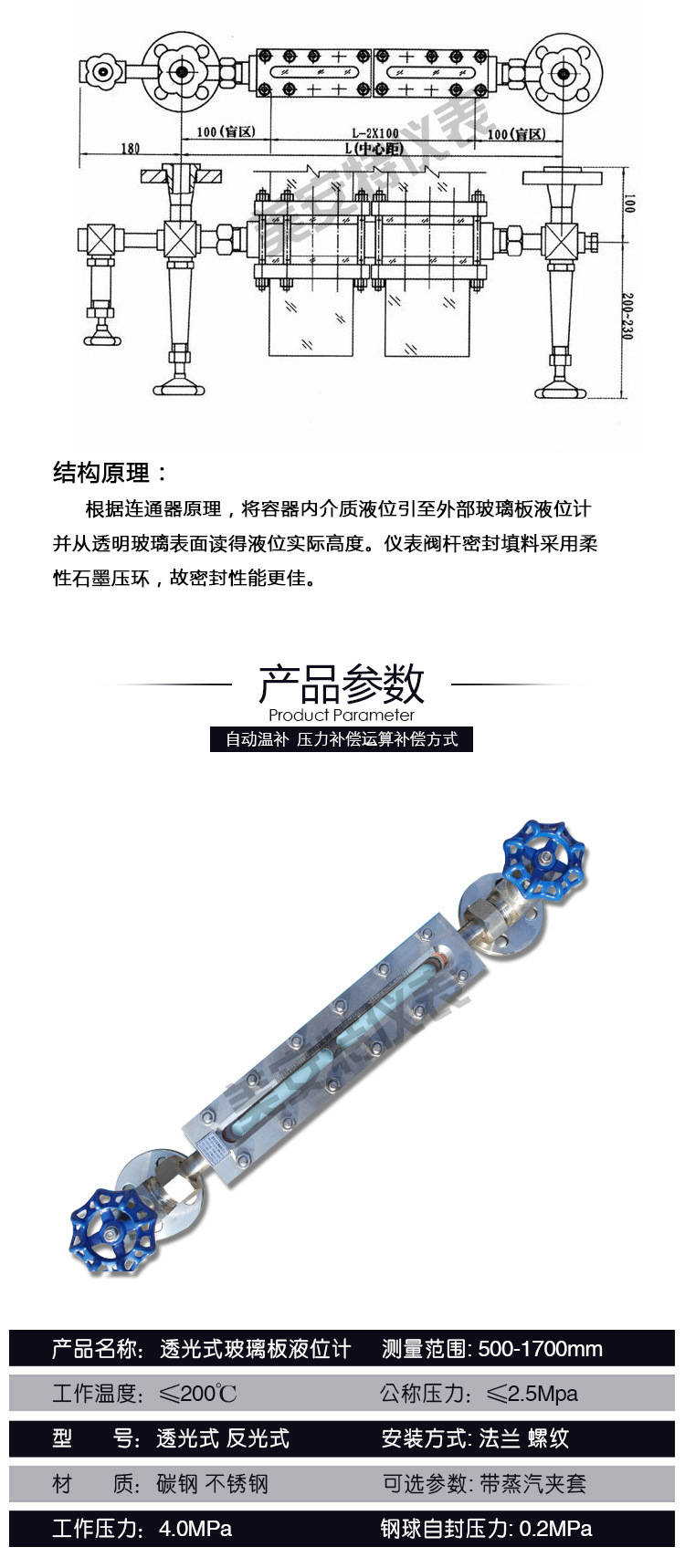

玻璃板液位計是基于連通器原理設計的，由玻璃板及液位計主體構成的液體通路是經接管用法蘭或錐管螺紋與被測容器連接構成連通器，透過玻璃板觀察到的液面與容器內的液面相同即液位高度。 液位計兩端的針型閥不僅起截止閥的作用，其內部的鋼球具有逆止閥的功能，當液位計發生意外破損泄漏時，鋼球可在介質壓力作用下自動關閉液體通道，防止液體大量外流起到安全保護作用。液位計改變零件的材料或增加一些附屬部件即可達到防腐、保溫、防霜、照明等功能。
三、適用場合：
透光式玻璃板液位計用來直接指示承壓容器和敞口容器中的液位高度，廣泛用于石油、化工、電力、冶金等領域，特別適用重油、渣油和純氨大貯罐的液位精確指示。
四、性能特點：
1、顯示清晰、無盲區、無間斷、連續指示；
2、不滲漏，不堵塞；
3、維護方便。
五、技術指標：
1、測量范圍: 300、500、800、1100、1400、1700……mm ；
2、工作壓力: 6.3MPa；
3、工作溫度: ≤200℃；
4、閥門自動封閉壓力差:0.2MPa ；
5、蒸汽夾套接頭:G1/2″外螺紋；

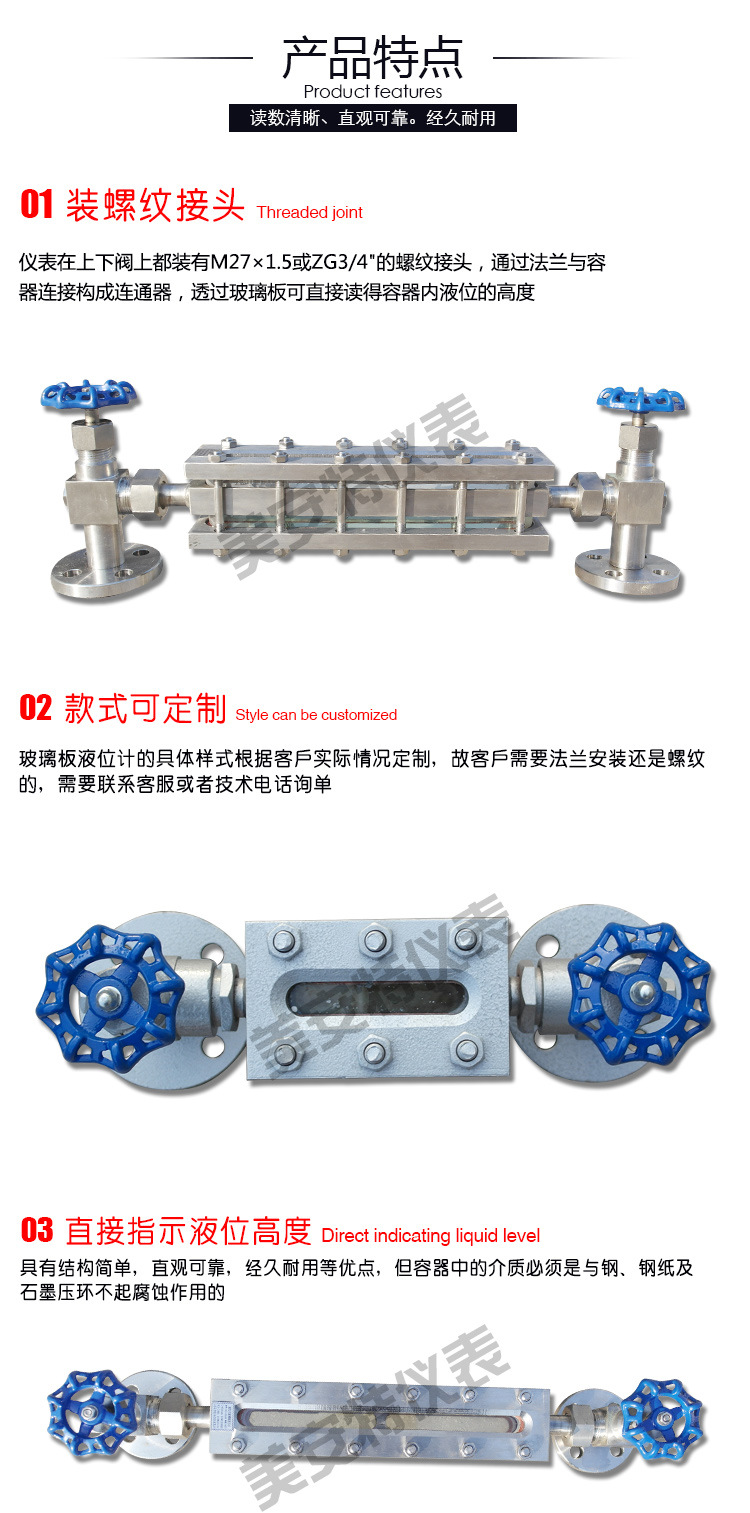

6、過程連接: ZW-UWB型連接螺紋:外螺紋G3/4″或M27×1.5；
7、連接法蘭:HG20592～20635-97DN20～DIN）請用戶任訂貨時注明；
8、接液材質:耐熱碳素鋼；不銹鋼。
六、液位計分類及使用范圍如下：
1、伴熱型玻璃板液位計：主要用于被測介質需要保溫的場合；
2、防霜型玻璃板液位計：主要用于被測介質操作溫度為-196~0℃，玻璃易結霜的場合；
3、無盲區型玻璃板液位計：主要用于需要連續觀測，可視范圍內不允許有盲區的場合；
4、雙色型玻璃板液位計：主要用于介質為無色透明液體，不易觀測液位的場合；
5、防紫外線型玻璃板液位計：主要用于被測介質怕紫外線照光的場合；
6、寬液室型玻璃板液位計：主要用于被測介質黏度比較大或者是要求儀表的容積比較大的場合；
7、照明型玻璃板液位計：主要用于夜間需要觀測的場合。
七、玻璃板液位計與玻璃管液位計的區別：
液位計是一種常用的流量測量儀器，在多個行業中都有一定的應用。液位計的種類是非常多的，其中玻璃管液位計和玻璃板液位計都是常用的類型，大家對于兩者之間的區別都了解過嗎？今天小編就來為大家具體介紹一下玻璃管液位計與玻璃板液位計的區別吧，希望可以幫助到大家。
玻璃管液位計：
玻璃管液位計根據使用要求可有各種形式，要求不高的可以因陋就簡自制，精密容器的液位可用較平直光滑和粗的玻璃管(使毛細現象減小)加上較精密的游標刻度尺來讀數。
在與容器連通的玻璃管中安有浮動磁鋼(又稱浮子)1，在玻璃管外面上下端各裝以干簧繼電器2，如這樣，當浮子接近千簧繼電器時，繼電器產生開關動作，就可以對液位的上下限進行控制或報警。
玻璃管液位計適用于較低壓力的、敞口或密封容器液位的直接指示。
玻璃板液位計：
它的結構為在厚實的鋼化玻璃板1上開以細槽，下端用金屬管2與容器被測液體相連，上端用金屬管3與容器液面上空問相連，與容器相連處裝有閥4，以便操作。
玻璃板液位計能耐較高的壓力(可達40公斤力/平方厘米)，能測多種介質的液位(如水、弱堿、氨液、各種油品、丙銅、苯、異丙醉等)，如果要測從較大量程的液位，如3-4米時，可以把好幾段玻璃板連接起米，組成既有較大量程，又耐較高壓力的玻璃板液位計。
